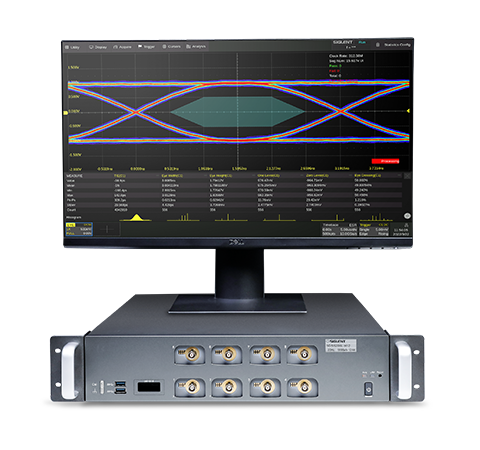

SDS6000L系列高分辨率緊湊型數字示波器
主要特性
• 支持最多512個模擬通道
• 模擬通道帶寬：最高2 GHz；實時采樣率高達10 GSa/s
• 垂直分辨率：最高12-bit
• 低本底噪聲，在2 GHz帶寬下低至153 μVrms
• 采用SPO 技術，波形捕獲率最高達750 000 幀/秒（Sequence 模式）
• 存儲深度最高達500 Mpts/通道

緊湊型設計，助力機器診斷和自動化測試
SDS6000L緊湊型示波器設計精巧，其4通道型號機身厚度僅為43mm，占用1U的空間，區別于傳統的需要占據7U的臺式示波器，其薄型的設計，能夠極大地節省空間，為機器診斷和自動化測試場景提供了更優選擇。8通道示波器采用2U封裝，最大可擴展至512模擬通道，極大地提高了通道密度。在機器診斷和自動化測試領域，大多數工程師和研究人員更青睞擁有足夠性能和通道數的高性價比數據采集解決方案，而SDS6000L系列緊湊型示波器以及其搭建的多通道高速數據采集系統，完美地滿足了這一訴求。
靈活組網，最高512通道高速數據采集系統
SDS6000L外形設計精巧，體積緊湊，僅有1U高，能夠組建靈活的多通道采集系統，用更小的空間獲取更大的測量范圍，即通過同步機觸發多臺（最多64臺）示波器同步采集，最多支持?jǐn)U展至512個模擬通道；可通過外接顯示器和鼠標實現人機交互，也可通過網口連接上位機，通過WebServer 或二次開發上位機軟件實現對儀器的遠程操控，使用靈活，非常適用從實驗室到生產中的多種應用場景。
12-bit高分辨率，滿足更高精度的測試需求
高分辨率示波器能有效提高信號測量精度。傳統8-bit分辨率示波器的量化等級為256，而12-bit分辨率的量化等級為4096，這意味著測量電壓為1V的信號，12-bit下可測得的最小信號幅度為1/4096V，而8-bit只有1/256V。12-bit分辨率可達到傳統8-bit的16倍，這將信號的測量精度提升了一個量級。

高分辨率示波器對本身的底噪要求極高，否則小信號很容易淹沒在噪聲之中。SDS6000L的底噪值僅為153 μVrms，其直流增益精度可達±0.5%，能讓12-bit ADC充分發揮性能，使用戶能觀察到更多波形細節。
優異性能，高保真信號捕獲與細節體現
SDS6000L系列在機身小巧的同時也保持了優異的性能：帶寬最高可達2 GHz，可測量上升時間更短的信號；最高10 GSa/s采樣率，能更準確地捕獲波形數據，而最大500 Mpts/通道的深存儲，使用戶能夠使用更高的采樣率捕獲更長時間的信號，然后快速放大需要關注的區域，做到整體與細節的兼顧；采用鼎陽創新的SPO技術，擁有最高達750 000 幀/秒（Sequence 模式）的波形捕獲率，能輕松捕獲到低概率異常事件。
眼圖和抖動分析
• 眼圖分析是高速系統信號完整性分析的核心。SDS6000L提供對數字信號進行眼圖和抖動分析的功能，自動從串行數據中提取時鐘用于重構眼圖和進行抖動計算；
• 支持多種眼圖和抖動參數的自動測量；
• 支持對眼圖的模板測試。
•
• 豐富的硬件接口
  支持 2 個 USB Host 3.0 和 2 個 USB Host 2.0、1 個 USB Device 2.0 (USBTMC)、1 個 1000M LAN（VXI-11/Telnet/Socket）、1 個micro SD 卡、1 個輔助輸出（Pass/Fail 和 Trigger Out 復用）、1 個 HDMI 視頻輸出接口、1 個 10 MHz In 和 1 個 10 MHz Out。
•
• 型號



  模擬帶寬



  通道數



  最高實時采樣率



  最高波形捕獲率



  最大存儲深度



  垂直分辨率
  SDS6208L H12



  2 GHz



  8 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  12-bit
  SDS6208L H10



  2 GHz



  8 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  10-bit
  SDS6204L H12



  2 GHz



  4 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  12-bit
  SDS6204L H10



  2 GHz



  4 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  10-bit
  SDS6108L H12



  1 GHz



  8 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  12-bit
  SDS6108L H10



  1 GHz



  8 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  10-bit
  SDS6104L H12



  1 GHz



  4 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  12-bit
  SDS6104L H10



  1 GHz



  4 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  10-bit
  SDS6058L H12



  500 MHz



  8 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  12-bit
  SDS6058L H10



  500 MHz



  8 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  10-bit
  SDS6054L H12



  500 MHz



  4 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  12-bit
  SDS6054L H10



  500 MHz



  4 +EXT



  10 GSa/s



  750,000 wfm/s



  500 Mpts/ch



  10-bit
