產品介紹

EA-PS 9200-15 2U為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

EA-PS 9200-15 2U產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.xaxfzs.com）



• 多相輸入90...264 VAC，帶主動式PFC
• 效率高達93%
• 輸出功率有：0...1000 W至0...3000 W
• 輸出電壓：0...40 V 至 0...750 V
• 輸出電流：0...4 A 至 0...120 A
• 靈活的功率調整輸出
• 各種保護功能 (OVP, OCP, OPP, OTP)
• 帶按鍵的控制面板與彩色液晶顯示器，可顯示實際值、設定值、狀態與報警
• 隔離模擬接口
• 符合SELV標準 (EN 60950)的40 V產品型號
• 配放電電路(在10 s內Uout < 60 V)
• 所有型號都可配高速選項功能
• 內置USB與以太網端口，或選擇安裝IEEE/GPIB端口
• EMC符合EN 55022等級B標準
• 支持SCPI指令語言

EA-PS 9200-15 2U概要

本產品為德國EA電源，是一款優質德國電源，在進口直流電源中被廣泛用于汽車測試電源等領域。

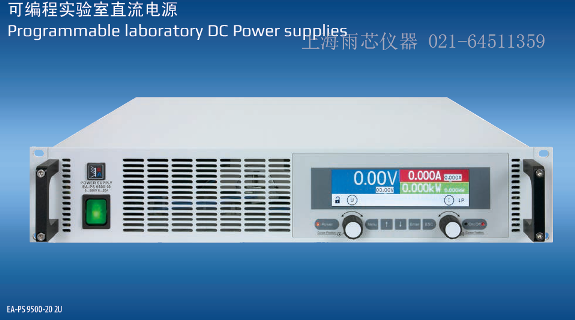

EA-PS 9000 2U系列是一款由微處理器控制的實驗室電源，其標準型號配備多種功能和特征，讓用戶使用起來更方便、有效。控制面板上清晰地分布有兩個旋鈕，六個按鍵和兩個LED燈。同時還有一顯示所有數值與狀態的彩色TFT液晶顯示器，從而簡化了產品的使用。



AC輸入

所有型號都采用主動式功率因數校正線路，1.5 kW以下型號可在90 VAC至264 VAC的輸入電壓范圍下使用。1.5 kW型號在輸入電壓<150 VAC時，輸出功率降至1 kW。3 kW型號在輸入電壓<205 VAC時降至2.5kW。



功率級自動調整

本系列所有型號的輸出功率都可靈活調整。可在較低電流時輸出較高電壓，或在低電壓時輸出較高電流，但總是維持在最大額定功率范圍內。它們的設定功率都可調，因此僅用一臺產品就能覆蓋廣泛的應用。



直流輸出

本系列有0...40 V和0...750 V輸出電壓，0...4 A和0...120 A輸出電流，0...1000 W與0...3000 W輸出功率的不同型號。因此不管是手動控制還是遠程控制（模擬或數字），都可在0%與100%之間連續調節電流、電壓與功率。輸出端位于產品后面板上。



放電電路

額定輸出電壓為200 V或以上的產品，其輸出電容都配有一放電電路。在空載或帶小負載時，它能確保危險電壓在直流輸出關閉后降至60 V DC以下。該電壓值被認為是對人體安全的最高電壓。

保護功能

為保護連接設備，可給產品設定一過壓保護極限值(OVP)，以及過流(OCP)與過功率(OPP)保護極限值。一旦因故超過這三個值中的一個，直流輸出會被立即切斷，并在顯示器與接口端發出一狀態信號。本產品還有過溫保護，如果產品過熱，它會關斷直流輸出。



顯示器和控制鍵

產品所有重要信息都清晰地顯示在彩色的TFT顯示屏上。通過該顯示器，電壓與電流的實際輸出值和預設值，(CV, CC, CP) 實際控制狀態與其它狀態，報警與設置菜單的設定，都清晰顯示出來。為使旋鈕可以調節參數，只需按一下該旋鈕，就可更換數值小數點后的光標位置。所有這些特性都有助于操作者的便利性。其面板鎖定功能可鎖住整個面板，從而保護產品與連接負載免受意外誤用。



模擬接口

產品后板上裝有一隔離模擬接口端子。它具有一模擬輸入腳，接上0 V...10 V或0 V...5 V電壓，可設置0...100%的輸出電壓、電流與功率。要監控輸出電壓與電流，可給模擬輸出腳接上0 V...10 V或0 V...5 V電壓來完成。此外，還有幾個輸入腳和輸出腳，可用來控制和監控產品狀態。



數字接口

所有型號在其后板默認有兩個電隔離數字接口（標準版：1x USB & 1x Ethernet，帶3W選項的：1xUSB & 1x GPIB）。可通過發送SCPI語言指令或ModBus RTU協議，經USB與Ethernet接口，控制和監控產品，而GPIB僅支持SCPI語言。

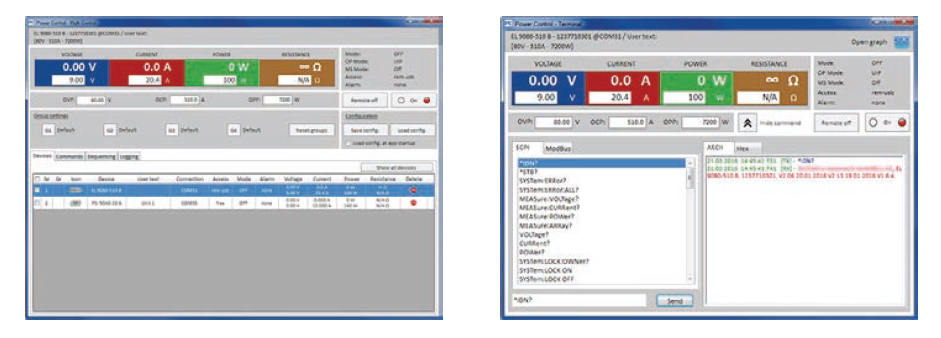

軟件與編程

通過電腦遠程控制本產品，可以使用隨附產品的EAPower Control軟件。它可同時應用于多臺不同或同型號的PS 9000 2U 系列產品上，對其監控與控制。本軟件還有一固件更新工具，以及數據記錄功能，和用半自動表格處理來控制產品的特征。對于更復雜的應用，還提供有一個完整的編程文件，以及可直接應用的LabView VIs。PS 9000 2U所有型號支持通用SCPI指令語言，以及ModBus RTU通訊協議。但是帶3 W選項功能的型號，通過GPIB端口僅能使用SCPI語言。





遠程感測

遠程感測輸入端可直接用線連到負載設備，以補償連線上的部分壓降。如果感測輸入端已接到負載上，本電源會自動調整輸出電壓，以確保負載獲得準確所需的電壓值。遠程感測連接端子在產品后板。
