產品介紹

EA-EL 9360-600 B 24U為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-EL 9360-600 B 24U 本系列產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.xaxfzs.com）



• 寬范圍輸入電壓90...264 V
• 多個額定功率級
• 電壓級：80 V, 200 V, 360 V, 500 V, 750 V
• 電流高達3060 A
• 預配置，預連線，即可可安裝
• 基于EA-EL 9000 B系列電子負載：
• 真實函數發生器
• 內置USB與模擬接口
• 可選接口模塊插槽，適合Profinet, Profibus,CAN, CANopen, RS232, Ethernet, ModBusTCP
• 支持SCPI與ModBus指令
• 彩色TFT觸摸屏

EA-EL 9360-600 B 24U 概要

本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

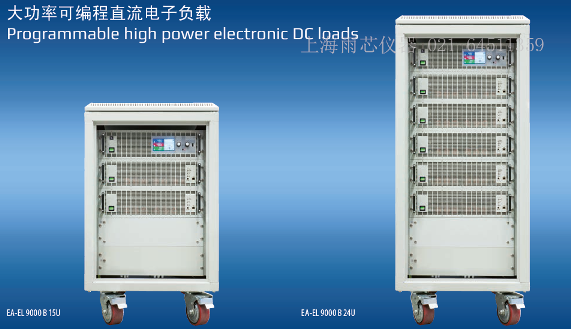

新系列電子負載EA-EL 9000 B 15U 與 EA-EL 9000B 24U，是EA-EL 9000 B系列大功率型號裝于可移動19“機柜組成的。因此會有20組不用的配置，形成不同的功率級別。一個機柜系統可被當作一個擴大功率的單機負載，在具有EA-EL 9000 B系列標準型號的基本特性外，也有手動操作與遠程控制。

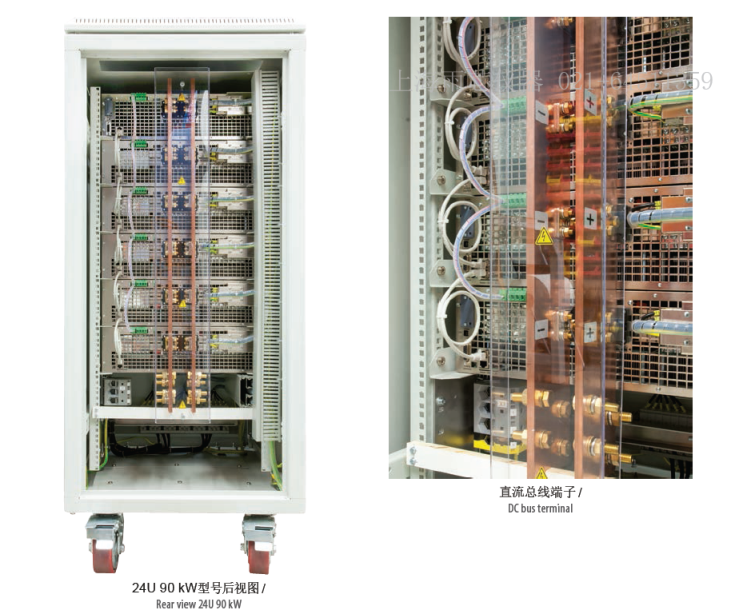

本系列供有兩種機柜尺寸，15U或24U，根據型號不同，可配3至6臺負載。有些型號通過重裝，增加另外一臺負載，則可擴展更大功率。這些機柜有可鎖定后門與前門，以及四個可固定的腳輪。機柜系統可完全配置好出貨，待安裝到指定位置后即可使用。

功率等級、電壓和電流

本系列有0...80 V DC至0...750 V DC輸出電壓的多個型號，單臺機器的輸入電流就高達3060A。本系列有多個功率級，有10.8 kW至27 kW固定功率，與10.8kW至43.2 kW峰值功率的型號。

功率降額

EA-EL 9000 B 15U/24U系列產品具有熱降額功能，當產品在最大功率下運行時避免過熱。

環境溫度越低，冷卻狀況越好，負載可吸收的功率就越大。功率降額后可持續吸收的功率是在21°C室溫條件下定義的，并當溫度上升時會快速減少。

顯示器與控制鍵

輸出電壓、電流和功率清晰顯示于彩色顯示器上。

彩色的TFT屏幕為點觸式，用一個手指就能控制所有功能。

通過旋鈕或者數字鍵盤直接輸入?yún)?shù)，也可調節設定電壓、電流、功率或阻值（內阻模擬）。

若想防止意外操作，可鎖定所有操作鍵。

函數發生器

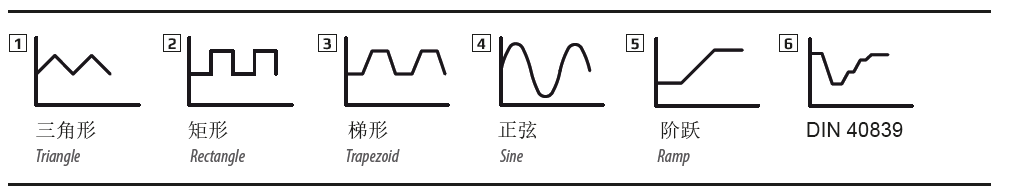

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸入電壓或輸入電流上。發生器可通過前板的觸摸屏設置，或經某一數字接口遠程配置。

預設函數會為用戶提供所有必須的參數，如Y偏差值，時間/頻率或幅度，整套配置完成。





可選項

• 可插拔、可替換的數字接口模塊，適合RS232, CAN,CANopen, ModBus TCP, Profibus, ProfiNet I/OEtherCAT 或 Ethernet。接口插槽位于產品后板（僅針對標準型號），方便用戶插入新接口，或更換現有接口。且會被產品自動設別，并要求設置幾步或無需設置。





EA-EL 9360-600 B 24U 本系列產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://www.xaxfzs.com）
