產品介紹

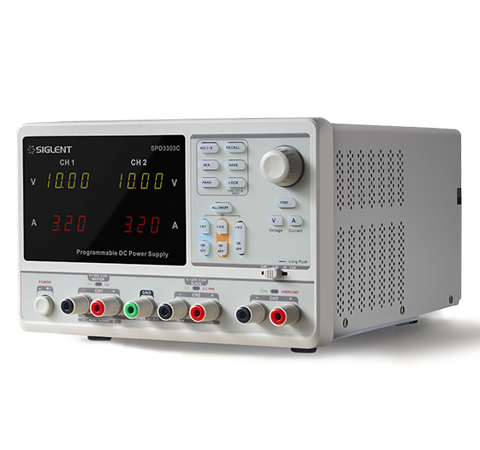

SPD3303C系列高精度可編程直流電源

主要特性

• 總功率220 W
• 4位電壓和3位電流顯示，最小分辨率為10 mV，10 mA
• 100 V、120 V、220 V、230 V兼容的設計
• 三種輸出模式：獨立，串聯和并聯連接；提高輸出功率范圍
• 三路高精度電源獨立可控輸出：CH1：32 V/3.2 A，CH2：32 V/3.2 A，CH3：2.5 V/3.3 V/5 V/3 A

優異的輸出性能

SPD3303C 性能強勁、穩定，即使非常小的電壓或電流變化，也能夠準確模擬，完全滿足負載的供電要求。

•  超高分辨率：10 mV，10 mA
•  優良的設定和回讀精度，確保輸出精確純凈
•  三路高精度電源獨立可控輸出



三種輸出模式，提高輸出功率范圍

串并聯功能能夠?qū)陕冯娫春喜⒊梢宦冯娫词褂茫瑪U(kuò)充了單路電源的輸出功率范圍，這在一些應用場所帶來了方便。三路獨立電源均可單獨控制輸出開關，也可同時打開或關斷，使用起來非常方便。



規格參數

---

通道輸出	CH1 輸出電壓：0 ～ 32 V，輸出電流：0 ～ 3.2 A CH2 輸出電壓：0 ～ 32 V，輸出電流：0 ～ 3.2 A CH3 輸出電壓：2.5/3.3/5.0 V，輸出電流 3.2 A
顯示	LED顯示屏 四位電壓、三位電流顯示
分辨率	10 mV/10 mA
設定精度	電壓 ±（0.5% of reading+3 digits） 電流 ±（0.5% of reading+3 digits）
回讀精度	電壓 ±（0.5% of reading+3 digits） 電流 ±（0.5% of reading+3 digits）

恒壓模式

電源調整率	≤ 0.01%+2 mV
負載調整率	≤ 0.01%+2 mV
紋波和噪聲	300 μVrms/2 mVpp(5 Hz ～ 1 MHz)
恢復時間	＜ 50 μs（負載改變 50%，最小負載 0.5A）

恒流模式

電源調整率	≤ 0.01%+250 μA
負載調整率	≤ 0.01%+250 μA
紋波和噪聲	≤ 2 mArms

并聯模式

電源調整率	≤ 0.01%+2 mV
負載調整率	≤ 0.01%+2 mV

串聯模式

電源調整率	≤ 0.01%+5 mV
負載調整率	≤ 300 mV

















































型號

通道輸出

顯示

分辨率

設定精度

回讀精度

SPD3303C

CH1：32 V/3.2 A，CH2：32 V/3.2 A，CH3：2.5/3.3/5.0 V/3.2 A

LED數碼管顯示 四位電壓顯示，三位電流顯示

10 mV，10 mA

電壓 ±(0.5% of reading+2digits) 電流 ±(0.5% of reading+2digits)

電壓±(0.5% of reading+2digits) 電流±(0.5% of reading+2digits)
